KLEP BUANG

KLEP BUANG RANCANGAN TERBARU

MODIFIKASI DARI BAHAN PVC

AWET DAN BANDEL

BENTUK KLEP BUANG

UKURAN 1"

BAHAN

Semoga bisa membantu, dan selamat mencoba



 KLEP BUANG DAN HISAP MODIFIKASI DARI KUNINGAN DAN PERALON

RANGKAIAN KLEP BUANG DARI MODIFIKASI KLEP SUMUR DARI BAHAN KUNINGAN

Klep buang murah, awet dan gampang bikinya. Karet bisa dari bekas rol penggiling pasir, atau dari bekas sepatu bot. Beban sangat mudah diatur...!


Klep Modifikasi Peralon Sokdrat 2"

HIDRAM SUPER TIPE 4

TIPE 4 HIDRAM SUPER

Tipe ke 4 ini dirancang dengan pemadatan kompresi, dengan mendekatkan jarak antara klep buang dengan T. (  T dengan fungsi ganda sebagai pembagi dan penghambat kompresi balik ke ujung pipa input ) saat klep buang menutup bersamaan. Sehingga hasil pompa memiliki debit air yang lebih besar.

3 UNIT SUPER HIDRAM TIPE 4 ( klep belum dipasang )  Ukuran pipa input 3", klep 2", dan tabung 3" . Panjang tabung 1,5 M. Bahan dari Rucika dan Wavin AW.

Setelah dirangkai

PEMASANGAN DUDUKAN BODY HIDRAM

 PERAKITAN



SETELAH BEROPRASI

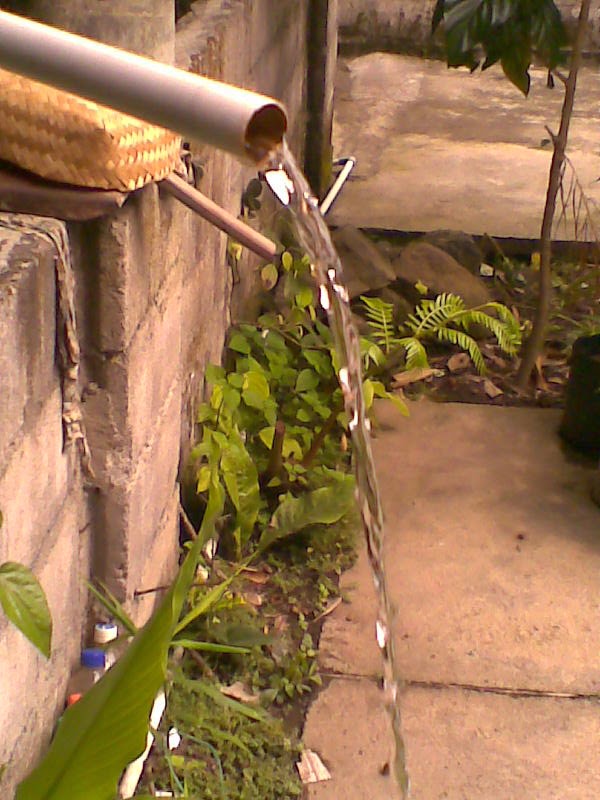

HASIL POMPA  1 UNIT HIDRAM DOUBLE POWER TINGGI TARGET 12 METER, DENGAN PIPA OUTPUT 1" BISA FULL.

KUNJUNGAN

HIDRAM DOUBLE POWER DIKUNJUNG PAK CAMAT BESERTA STAF, DAN SEBAGIAN APARAT KALURAHAN DONOKERTO TURI SLEMAN

Terima kasih atas kunjunganya ....! Semoga bisa bermanfaat............!

KUNJUNGAN DARI DINAS PEMBERDAYAAN MASYARAKAT DESA, KABUPATEN SLEMAN

KUNJUNGAN DARI MAHASISWA UGM YOGYAKARTA

KUNJUNGAN DARI WARGA

PANGKAL PINANG

KUNJUNGAN SAAT PRESENTASI

TEKNOLOGI TEPAT GUNA

DI BP4 PAKEM SLEMAN

Kunjungan beberapa Kepala dusun Pendowo Sleman

KUNJUNGAN DOSEN UNIKA SEMARANG

 Kunjungan lainya

HIDRAM SUPER / HDP ( HIDRAM DOUBLE POWER ) TIPE KE 3

HDP TIPE 3

Rangkaian sebelum dipasang klep dan tabung :



Setelah komplet dipasang :

Hasil menunggu dipasang....! sabar ya...!

VIDEO HDP TIPE 3 SETELAH DIPASANG

Dipasang di dusun Jamblangan Porwobinangun Pakem Sleman Yk tgl 5 Nop 2014. Dengan Elevasi 1M, pipa input 2" di sok 1,5", tinggi target 6M, jarak +_ 50M, hasil 0,5" full.

KEISTIMEWAAN POMPA HIDRAM SUPER

MENGAPA ?

Bila telah melihat postingan terdahulu di blog ini, pasti muncul pertanyaan, apa istimewanya hidram model dobel power dengan hidram yang lain...?

1. Memiliki klep buang ganda, bisa dibikin 2, 4,6,....tergantung kapasitas air/sungai yang ada.

    Dengan klep buang ganda memungkinkan air yang dimuntahkan lebih banyak dan bila dihentikan seketika,

    akan memiliki kompresi yang lebih besar, sehingga menambah tenaga dorong menuju tabung melewati

     klep hisap.

2. Terdapat T pembagi dari pipa input menuju kedua klep buang, yang berfungsi ganda disamping

    pembagi aliran air, T juga perfungsi sebagai penghambat / pencegat kompresi balik saat klep buang
    menutup, karena akan terjadi tabrakan kompresi dari 2 klep buang, sehingga tenaga kompresi balik tidak

     terbuang  ke ujung pipa tandon.

3. Pipa input tidak harus panjang seperti pada rumus pembuatan hidram biasa, cukup dengan 1 lonjor pipa

    4M hasilnya sudah bagus, tapi kalau lebih panjang hasilnya akan lebih bagus lagi.

4. Dengan tinggi grojogan / air terjun 1M sudah bisa menuju target 8 sd 10 meter.
5. Bisa berdiri sendiri tanpa harus dikasih sandaran.
6. hasil uji coba : Dengan pompa hidram double power ukuran 1 inchi mampu mengalahkan pompa 3 inchi model single ( biasa ), dalam kondisi elevasi dan target yang sama.

HASIL UJI COBA

PERBANDINGAN POMPA HIDRAM SINGLE DAN DOUBLE

     Ini hasil uji coba pompa hidram single dan double ukuran pompa 1 inchi, kondisi elevasi, panjang dan ukuran pipa input, tinggi target semua dikondisikan sama maka hasilnya bisa dilihat seperti ini :

BENTUK POMPA YANG DIUJIKAN

HASIL UJI POMPA

Dari hasil uji coba ini maka pompa bikinan saya, kami namakan " Pompa Hidran Double Power " atau "POMPA HIDRAM SUPER ".

PERBANDINGAN HIDRAM BIASA DAN HIDRAM DOBEL POWER ( HIDRAM SUPER )

HASIL UJI COBA

Saya melakukan uji coba 2 macam hidram, yang model biasa dan super hidram ( dobel power ), di sungai yang sama, tinggi grojogan / air terjun yang sama dan pipa input yang sama.

Tinggi grojogan 1M, pipa input 1 lonjor 4M ukuran 1,5".

Memopa dengan ketinggian 6M.

PERBEDAAN BENTUK HIDRAM

POMPA HIDRAM BIASA

POMPA HIDRAM SUPER / DOBEL POWER



HASIL POMPA

Hidram biasa / Single :

Hidram super / Double Power :

Silahkan dibandingkan sendiri , berapa kali lipat hasil pompanya ?

PENYEMPURNAAN BENTUK POMPA

SAAT INI SUAH SAYA KEMBANGKAN DALAM UKURAN KLEP 2 INCHI

MODEL INI PERTAMA KALI DI INDONESIA BAHKAN MUNGKIN DI DUNIA.

HIDRAM SUPER HIDRAM DOBEL POWER

HIDRAM INI TERBUAT DARI PERALON

     Hidram / Hydraolic Ram, adalah jenis pompa air tanpa listrik, tenaga yang digunakan memanfaatkan air terjun, identik dengan penghematan biaya, dan banyak digunakan didaerah yang banyak air terjunya dan belum terjangkau listrik. Namun sekarang daerah yang sudah ada jaringan listrikpun kerena rasa penasaran biarpun hanya punya air terjun 1M ingin mencoba membuat Hidram, termasuk saya...!
     Awalnya sebelum bikin Hidram Super / Hidram Double Power saya bikin hidram biasa dan berhasil, namun
hasilnya kecil sekali / ngiler ( jawa ).
     Ditempatku, dusun Gading, Donokerto, Turi, Sleman, Yogyakarta,  disebelah rumah ada air terjun setinggi 1M saya bikin Hidram untuk menaikan air setinggi 6M dan berhasil namun hasilnya sangat mengecewakan. Uji coba saya sengaja saya kondisikan seminim mungkin ukuranya, misal pipa input hanya saya gunakan ukuran 1,5", panjang 4M masuk hidram 1" .

    BENTUK HIDRAM MODEL BIASA



HASIL POMPA

 VIDEO

      Yaaaa.....dengan hasil seperti itu sebel rasanya......!
Dalam waktu 1 minggu saya putar otak, agar bisa menghasilkan output yang lebih besar. Dan ahirnya saya mencoba bentuk hidram yang berbeda, dan kayaknya belum pernah ada model yang seperti saya bikin.

BENTUK HIDRAM SUPER / HIDRAM DOUBLE POWER

Ini bikinan saya yang pertama

Dengan tetap kondisi / ukuran yang sama dengan model ini, bisa memompa dengan hasil seperti ini :

VIDEO

      Dari hasil kreasi saya ini maka tidak salah bila model ini saya beri nama SUPER HIDRAM PERALON,
Dan saya yakin bila model ini dibikin dengan ukuran besar, panjang pipa input lebih dari 6M, dan dengan tinggi air terjun lebih tinggi dari 1M, woowww hasilnya pasti menakjubkan.

PERCOBAAN KEDUA

Tetanggaku kepingin bikin, karena dedekatnya ada air terjun 1,5M, kemudian saya bikinkan dengan bentuk yang sama, pipa input 2" panjang 8M :

Dipasang :

VIDEO

Hasil Pompa :

     Dalam pemasangan Hidram model ini sebaiknya di cor semen, karena tekanan kompresinya sangat besar, percobaan pertama saya awalnya tidak di cor semen, dan hanya bertahan 1 hari saja, sambungan-sambungan yang sudah dilem pada lepas ( meledak ).

Penasaran ......Selamat mencoba.....!
