PERLU DIPAHAMI
JADI POMPA INI TIDAK BISA BEKEJA UNTUK NYEDOT AIR SUMUR
DAN DIGUNAKAN PADA KONDISI AIR YANG MENGGENANG,
BISA
BISA
DIGUNAKAN PADA SUNGAI DATAR TAPI ARUSNYA HARUS CUKUP
DERAS
DERAS
KLIK DISINI : POMPA HIDRAM SUNGAI DATAR
DISAIN TERBARU 2020
HUB WA / HP : 08122753906 ( SARMANTO SPd )
DISAIN TERBARU 2020
HUB WA / HP : 08122753906 ( SARMANTO SPd )
Jenis pompa ini dierancang khusus untuk elevasi rendah dibawah 1M, atau bisa dibilang mampu bekerja efektif pada sungai datar ( tidak menggenang ).
Pompa ini berhasil dicoba pada sungai datar, hanya dibendung 25 Cm, panajng pipa 5 batang ukuran 2", memompa menuju target 7 M. Jarak target 30 M.
Video bisa dilihat disini :
Berhasil dicoba, pompa hidram ukuran 2" double power, klep…
youtube.com

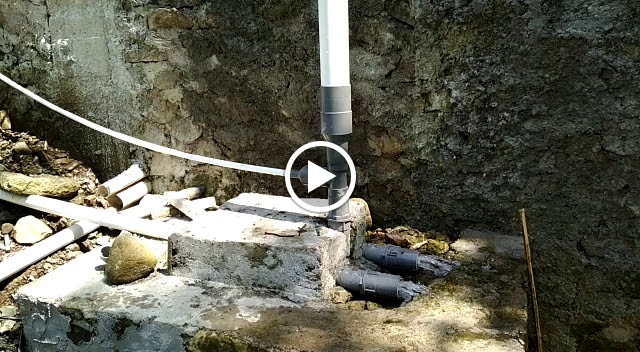

POMPA HIDRAM LINIER SUNGAI DATAR.
POMPA HIDRAM SUNGAI DATAR
PANDUAN PEMASANAGAN POMPA HIDRAM
Cara praktis pengoprasian Pompa Hidram
A. MEKANISME / SKEMA PEMASANGAN
B. PENTING UNTUK DIKETAHUI DALAM PEMASANGAN POMPA HIDRAM DOUBLE POWER
- Yang paling menentukan tinggi target adalah tinggi elevasi / tejunan ( minimal 1 meter ) semakin tinggi semakin bagus dan panjang pipa input ( minimal 8 meter ), semakin panjang semakin bagus.
- Bila gunakan klep 1" minimal pipa input 1,5", bila klep 2" minimal pipa input ukuran 2". Bila jumlah klep buang lebih dari 2 buah, pipa input minimal 2,5".
- Saat pemasangan rangkaian pompa, klep limbah jangan dipasang dulu, angin pipa biar terbuang. Kemudian satu persatu dipasang.
- Jangan lupa ujung pipa input dikasih filter yang bagus, jangan sampai ada kotoran mengganggu kerja klep.
- Tabung udara, minimal 1 meter, semakin panjang kerja klep semakin ringan, untuk klep 1" tabung pakai 2". Klep 2" minimal tabung ukuran 2,5".
- Pipa output untuk 2" klep, bila jarak target lebih dari 50M, gunakan pipa 0,5".
- Bila semua telah terpasang pancing klep buang beberapa kali sampai gerak sendiri, cari irama denyut jantung dengan mengatur beban diatas klep yang sudah ada.
- Pipa output langsung dipasang sampai target yang diinginkan.
- KEAMANAN : Bila terjunan /elevasi yang digunakan 2 meter atau lebih sebaiknya body pompa dicor pakai semen, mengingat bahan dari PVC, agar sambungan tidak lepas / meledak. Pengecoran sampai batas klep. Agar klep masih bisa dilepas bila terjadi gangguan kotoran.

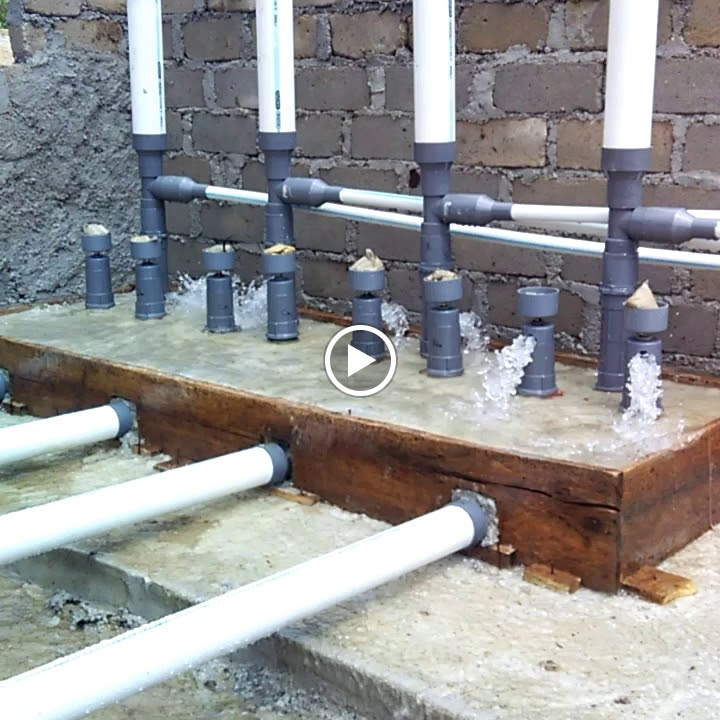

CONTOH PERMANEN COR SEMEN
SEBELUM DI PERMANEN
KHUSUS POMPA HIDRAM KLEP BUANG LINIER ( HIDRAM LINIER ) :
Pemasangan klep buang jangan terbalik antara kiri dan kanan ( utk keawetan klep ), sesuai tanda yang ada.
Bila dipakai pada sungai datar disarankan kedua klep buang terendam air sd klep bibir atas. Agar udara tidak masuk ke pompa saat posisi klep masuk.
Pipa input minimal ukuran 2", panjang 5 sd 6 batang peralon ( peralon AW ), dan pastikan di lem. Pastikan juga pipa input tidak ada rongga udara ( masuk angin ).
Cek pipa input setelah pompa beroprasi, jangan sampai ada bunyi krucuk-krucuk, artinya pipa input masih ada angin.
Cara pengoprasian klep tinggal ditekan masuk beberapa kali sampai bergerak sendiri.
C. PRINSIP KERJA POMPA HIDRAM
Perlu diketahui pompa hidram bekerja dengan tenaga air yg diluncurkan melalui pipa, energi kinetik dari tenaga luncur dirubah menjadi energi potensial yg mampu mendorong air jauh lebih tinggi dari tempat awal air diluncurkan. Mampu bekerja terus menerus, tanpa listrik dan BBM. Bisa terhenti jika pintu masuk air tersumbat, kerusakan klep, dan bila klep kotor. Jadi air masuk ke pompa harus bersih. ( Di filter ). Pompa hidram bukanlah pompa sedot tapi pompa dorong, jadi tdk bisa utk mengangkat air dari sumur.
RICIAN PENJELASAN KOMPONEN POMPA.
1. PIPA LUNCUR.
2. KLEP LIMBAH.
3. KLEP HANTAR / HISAP.
4. TABUNG UDARA.
5. PIPA OUTPUT.
6. ELEVASI. ( tinggi terjunan air ).
7. TARGET. ( tinggi tempat yang akan dijangkau air hasil pompa ).
1. PIPA LUNCUR.
Merupakan sumber energi utama dari pompa hidram. Besar kecil ukuran pipa disesuaikan dengan ukuran pompa. Panjang minimal 8 meter. Semakin panjang semakin bagus. Kualitas pipa sebaiknya yg berkualitas AW. Pipa harus rapet/ tidak bocor, dan tidak bergelombang.
2. KLEP LIMBAH / KLEP BUANG.
Air yang meluncur deras di sebuah pipa bila dihentikan seketika maka akan terjadi kompresi / tubukan energi. Itu tugas klep buang. Klep buang bekerja menutup bila ada tekanan yg kuat dan membuka saat tekanan menurun. Bila tekanan terlalu besar maka klep biasa ditambah beban utk membuka klep kembali. Jadi tugas klep buang adalah membuka dan menutup aliran air pada pipa.
2. KLEP HANTAR / HISAP.
Merupakan klep satu arah, yang fungsinya menyalurkan tumpahan air saat terjadi kompresi atau saat klep limbah menutup.Klep ini terbuka saat klep imbah menutup, Klep ini kembali tertutup bila kompresi selesai. Bila klep hantar tertutup maka klep limbah akan terbuka untuk menyalurkan air dari pipa luncur dan bila arus air tekananya menguat maka klep buang akan menutup. demikian seterusnya.
3. TABUNG UDARA.
Merupakan ruangan yang paling besar dari bagian pompa yang fungsinya menampung hasil kompresi saat klep buang menutup, Tabung akan menekan air bila udara dalam tabung memadat kearah pipa output, yang tentunya saat klep hantar menutup.Tabung harus kuat dan tidak boleh bocor termasuk klep hantar hisap saat menutup. bila tabung bocor maka tabung akan terisi penuh oleh air yang berakibat dorongan ke pipa output akan berkurang atau hilang. Klep hantar juga harus rapet tidak bocor, bila bocor akan menggangu kontinyuitas gerakan buka tutup klep buang, dan otomatis daya dorong pipa output berkurang atau terhenti.
4. PIPA OUTPUT.
Harus terpasang sampai target saat pengoprasian pompa, Agar tabung ada tekanan sehingga pompa akan berjalan sebagaimana mestinya.
